Til undersøgelse af sacroiliacaleddene er det som i andre ledområder nødvendigt at lave skanning i to forskellige snitplaner for at kunne vurdere forandringerne korrekt. På grund af leddenes form anvendes en semi-coronal and en semi-axial snitretning.

Korrekt adskillelse mellem den bruskbeklædte leddel fortil og den bagerste leddel med stærke ledbånd (ligamentær del) kan kun opnås med semi-axial snitretning, jævnfør illustreringen af de normal anatomiske forhold.

Billedet viser indlagte snitplan på en indledende sideoptagelse af ledområdet, der anvendes til at planlægge snitretningerne.

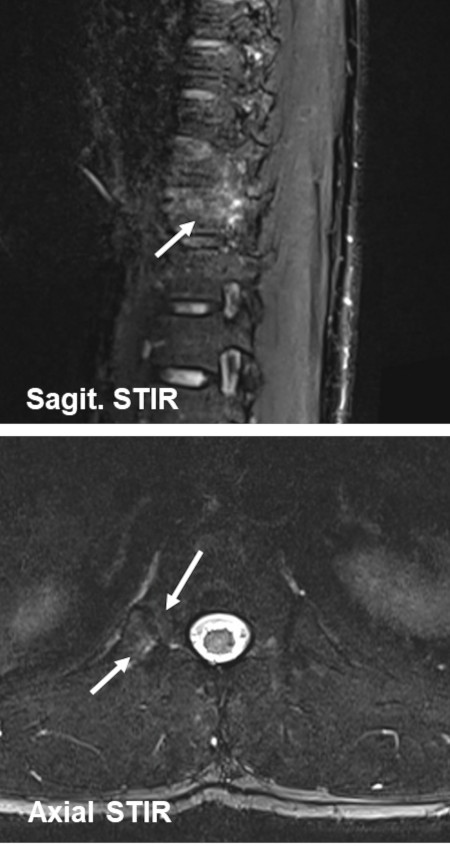

Sagittal STIR sekvens af hele ryggen viser tegn på sygdomsaktivitet bagtil i siden af hvirvellegemer svarende til brystrygsøjlen samt svarende til hvirvelhjørner fortil i lænderegionen (pile). Dette er typisk lokalisationer for Mb. Bechterew forandringer.

Sagittal T1-vægtet sekvens af hele ryggen viser lette kroniske forandringer i form af fortrængning af den normalt fedtholdige knoglemarv fortil ved 2 hvirvelhjørner (pil).

Axial T1 FS sekvens efter kontrastindgift viser opladning omkring leddene mellem hvirvellegemerne og ribben (costovertebralled)(pile), som udtryk for aktive gigtforandringer her.
